RNK-(6-7.2)KV电动机保护用高压熔断器

详细信息

详细信息

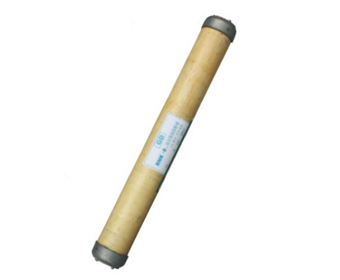

RNK-(6-7.2)KV电动机保护用高压熔断器

产品说明及使用方法：

RNK-(6-7.2)KV 高压熔断器是用与电动机保护，具有功率大，耐电流等优点。

1、结构说明及外形尺寸

熔断器由熔体管、瓷套、紧固法兰、棒形支柱绝缘子和接线端帽等组成。用压装的方法将两端的接线端帽和熔体管固定在瓷套内，然后用紧固法兰把瓷套固定在棒形支柱绝缘子上。
熔体管采用含氧化硅较高的原料作灭弧介质，应用小直径的金属线做熔丝。当过载电流以短路电流通过熔体管时，熔丝立即熔断，电弧发生在几条并联的窄缝中，电弧中的金属蒸汽渗入石英砂中，被强烈游离，迅速把电弧熄灭。所以，这种熔断器性能好，开断容量大。
高压熔断器适用于输电线路与电力变压器短路及过载保护，是保护电力设备不受损害的简单的一种电器。

2、使用环境

高压熔断器适用于海拔1000米下；环境温度不高于+40℃，不低于-40℃；不适用于有燃烧、危险、剧烈振动、摆动冲击的场所及重污秽地区。

3、安装使用

熔断器允许水平或垂直安装。
熔体管的数据与线路的使用电压和额定电流不符时，不得接入线路使用。
熔体管熔断后，用户可自行接线帽拆开，更换同样规格和性能要求的熔体管。

型号	额定电流A	额定开断电流KV	直径mm	长度mm
RNK-6KV/2-160A	0.5,1,2,3,5,7.5,10,15,20,25,100,125,160,200	16,25,50,85,100	63	470
