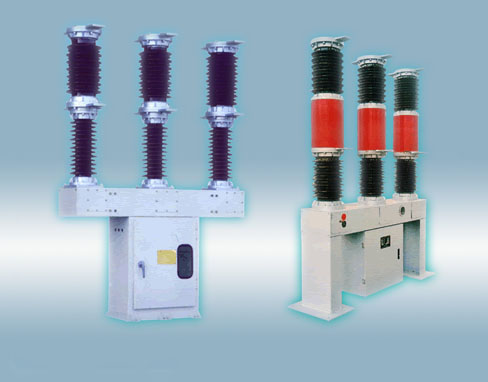

ZW30-40.5

详细信息

详细信息

产品机械特性参数：

序号	名称	单位	数据
1	触头开关	mm	20±2
2	超行程		4±1
3	触头允许磨损厚度		3
4	平均分闸速度（接触缓冲器前0-12mm）	m/s	1.85-2.15	在基座转轴处测量
5	平均合闸速度（全行程20mm）		0.7-1.0
6	触头合闸弹跳时间	ms	≤3
7	三相分闸不同期性		≤2
8	三相合闸不同期性		≤2
9	合闸时间		45-100
10	分闸时间		35-65
11	各导电回路电阻	μΩ	≤40
12	相间中心距	mm	750±3

优点：
　　三柱式结构，占地面积小，体积小，重量轻；
　　可带6只户外电流互感器，且互感器测量精度可达0.2、0.2S级、保护精度可为5P、10P级；
　　可避免电流互感器发生故障时须解体断路器的麻烦；
　　瓷瓶爬电比距为3.1㎝/kV，适用于海拔3000米（II级污秽地区）或海拔1000米（IV级污秽）及以下的任何地区。

产品技术参数：

参数项目		产品型号
		ZW30-40.5
额定电压（kV）		40.5
额定电流（A）		2000
额定绝缘水平（kV）	雷电冲击耐压	185
	工频耐压	95
额定短时耐受电流/额定短路开断电流(kA)		25 31.5
额定峰值耐受电流/额定短路关合电流(kA)		80
开合单个电容器组电流(A)		630
额定失步开断电流(kA)		8
额定操作顺序		分-0.3s-合分-180s-合分
额定短路开断电流下的累计开断次数(次)		20
机械寿命(次)		10000
额定短路持续时间(s)		4
漏气率%/年		≤1
六氟化硫气体额定压力(20℃时压表)		0.02 MPa
重量(kg)	断路器本体	750
	六氟化硫气体	0.08
