产品概述

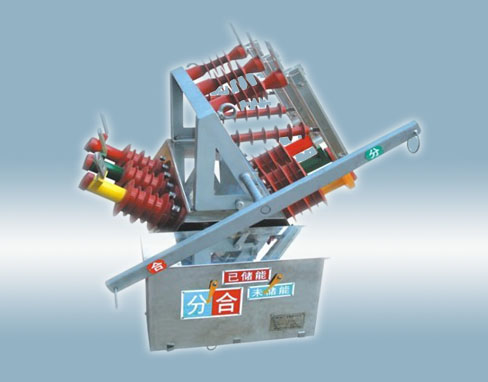

ZW6-12/630-12、20型户外真空断路器适用于12KV及以下交流50Hz的三相电力系统。 主要用于农网和城网作为分、合负荷电流、过载电流及短路电流之用，也可用于其它类似场所，还可作为城市市区12KV级电网的分段开关。
使用环境条件
(1)周围空气温度上限+40℃，下限-40℃；
(2)海拔高度不大于2000m；
(3)相对湿度：日平均不大于95%，月平均不大于90%；
(4)风压不超过700Pa(相当于风速34m/s)
(5)空气污秽程度按GB5582规定为Ⅳ级；
(6)地震烈度不超过8度。
技术参数
断路器的额定技术参数见表1
|
序号
|
名称
|
单位
|
参数
|
||
|
1
|
额定电流
|
KV
|
12
|
||
|
2
|
额定绝缘水平 |
1min |
干试 |
KV
|
42
|
|
耐压
|
湿试(对地)
|
34
|
|||
|
雷电冲击耐压(峰值) |
|
75
|
|||
|
3
|
额定电流
|
A
|
630
|
||
|
4
|
额定频率
|
Hz
|
50
|
||
|
5
|
额定短路开断电流
|
KA
|
12.5、16、20
|
||
|
6
|
额定关合电流(峰值)
|
|
31.5、40、50
|
||
|
7
|
额定峰值耐受电流
|
KA
|
31.5、40、50
|
||
|
8
|
额定短时耐受电流4s
|
|
12.5、16、20
|
||
|
9
|
操作顺序
|
|
分——0.3s——-合分——180s——合分
|
||
|
10
|
额定短路电流开断次数 |
次
|
30
|
||
|
11
|
机械寿命
|
次
|
10000
|
||
|
12
|
额定操作电压配CT弹簧操作机构
|
V
|
DA24V、48V、AC、DC110V、220V
|
||
|
13
|
触头允许磨损厚度
|
mm
|
3
|
||
|
14
|
过电流脱扣器额定电流
|
A
|
5
|
||
|
15
|
重量
|
Kg
|
130(标准型)
|
||
断路器的装配调整参数见表2
|
序号
|
项目
|
单位
|
参数
|
|
|
1
|
触头开距
|
mm
|
9±1
|
|
|
2
|
触头超程
|
3±1
|
||
|
3
|
平均合闸速度
|
m/s
|
0.6±0.2
|
|
|
4
|
平均分闸速度
|
1.0±0.2
|
||
|
5
|
触头合闸弹跳时间
|
ms
|
≤2
|
|
|
6
|
三相分闸同期性
|
ms
|
≤2
|
|
|
7
|
合闸时间
|
s
|
≤0.1
|
|
|
8
|
合闸时间
|
操作电压
|
s
|
≤0.06
|
|
操作电压
|
≤0.1
|
|||
|
9
|
每相回路直流电阻
|
μΩ
|
≤200
|
|
|
10
|
相间中心句距(灭弧室端)
|
mm
|
193
|
|

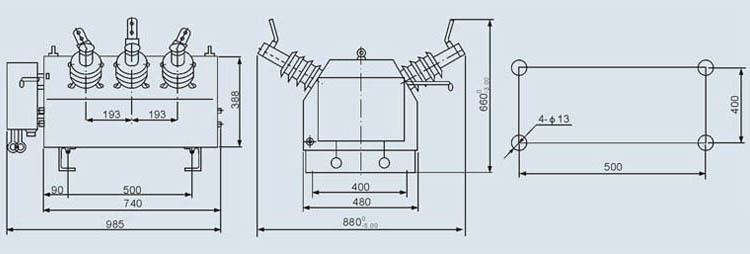

外形及安装尺寸图
